隧道無線通訊系統背景

      雖然當今無線通信技術發展迅速，但無論何種先進的無線對講通信系統解決方案都無法做到在復雜的地理環境下實現無縫覆蓋，諸如長短程隧道，綜合地下管廊等地域無線對講系統通信。

      隧道管廊多為狹長的筒狀結構，由于山體樹木等環境的阻擋，對信號的屏蔽性很強，一般都為信號盲區。對于在解決長隧道管廊覆蓋時且具備光纖鏈路時，可以安裝光纖基站信號增強器來有效地解決隧道管廊內網絡覆蓋不到的問題，由于光纖具有成本低、損耗小的特點，這樣可以無需考慮隔離度問題。

      解決短隧道管廊覆蓋時，若隧道管廊不具備光纖連路，可采用在隧道管廊口附近用八木天線向隧道內進行覆蓋，此方案具有工程安裝簡單，造價低的特點。在解決較長隧道或隧道以及管廊內彎曲網絡覆蓋時，需要對隧道管廊進行無源天線分布；也可以采用泄漏電纜的方案進行覆蓋。

      隧道無線通訊系統組成

      隧道無線通訊系統由若干個小轉發器組成，積木式延伸鏈接，雙音多頻信令控制；音頻控制總線將其隔離連接，安裝操作簡單方便，特別適用隧道施工，井下開采的無線通訊。各站即可獨立使用又可級聯延伸，只需將小中繼臺并入控制總線。即可互聯互控.

      隧道無線通訊系統的原理

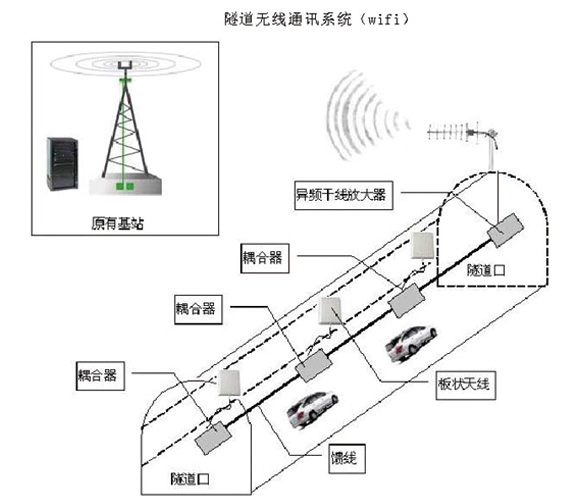

      隧道無線通訊系統也有有線引入和無線引入等幾種信號引入方式。這種覆蓋方式主要是針對距離長、路線彎曲的隧道或地下綜合管廊。在隧道或管廊內全線鋪設泄漏同軸電纜，其全線路的場強很平穩，可提供高質量的通信鏈路。在隧道口或管廊口架設信號增強器近端機，將空間波能量放大后轉送入泄漏同軸電纜，泄漏同軸電纜通過自身的槽孔將收到的信號輻射出去，在其周圍形成泄漏電磁場，來實現移動臺之間的通信。如果隧道管廊距離很遠，沿著泄漏電纜將會存在非均勻的能量泄漏現象。大量的能量可能從首先到達的槽口泄漏出去，為了補償電纜內電平在傳遞過程中不斷下降造成的泄漏電平的下降，幾種泄漏電纜路線可用幾種不同耦合損耗的電纜依次串聯而成，從而可以減小沿線接收信號電平的波動。具體的隧道地下綜合管廊信號覆蓋工程實際上是一項比較復雜的工作，需要根據不同的隧道實地測量后制定具體的覆蓋方案。

      于此同時為了更好的應對突發事件的發生，與救援人員形成良好的通信溝通，我們通常會在隧道管廊綜合無線對講通信系統解決方案里面加入專用調度無線對講通信子系統、調頻廣播子系統、消防和公安用無線信號引入子等系統。其中消防和公安用無線信號引入子系統包括公安 350MHZ數字集群系統、800MHZ數字集群系統以及消防350MHZ專用無線對講通信系統的引入，所有子系統共用漏纜（LCX）傳輸系統以達到場強覆蓋的目的。隧道管廊綜合無線對講通信系統主要設備有：對講調度基地臺、引入天線、分合路平臺、光纖直放站近端機、光纖直放站遠端機、泄漏同軸電纜、對講機、分路/合路器、耦合器、功分器、室內天線、室外全向天線、避雷器等主要設備組成，完成隧道管廊專用無線通信信號及公安、消防無線通信信號在隧道管廊內的覆蓋。

      隧道隧道無線通訊系統方案低成本的解決了隧道，涵洞，礦業巷道遠距離通訊；可以說是專門為隧道無線通訊系統而設計。本系統采用有線通訊與無線通訊相結合，使點，線，面相連，上下聯通。
